系統構成

ES9000P/Q同期無擾切換高壓變頻軟啟系統的核心設備是軟件功能升級版的ES9000A/S高壓變頻器，在高壓變頻器的基礎上增加了電抗器、切換柜、同期無擾切換專用檢測和控制系統等外圍設備，構成一套完整的同期無擾切換高壓變頻軟啟系統，系統主要由如下幾部分構成：

         1、ES9000 A/S高壓變頻器

2、      2、CMK-TQ系列同期無擾切換專用控制板

3、      3、GTA2-II系列高壓電抗器柜

4、      4、CMK-PLG-AQ系列同期無擾檢測及切換控制系統

5、      5、MK-GP系列工頻切換柜

        工作原理

             一拖一同期無擾切換高壓變頻軟啟系統為例：選擇啟動電機后：合上變頻器輸出隔離開關和斷路器，變頻器拖動電機開始工作，變頻器輸出頻率從0Hz逐步升到50Hz（升速時間可設定）,變頻器的輸出電壓隨之從0V升到10kV，電機在額定轉速下運行。

            變頻器輸出達到50Hz以后，接受并網命令，變頻器調整其輸出電壓逐步達到輸出電壓與輸入電網電壓同期，在系統檢測到變頻器輸出與電網電壓同頻同相同幅后，自動合上電機工頻運行高壓斷路器，電機由變頻器和電網共同供電，電機的電流由變頻器轉移到電網，隨后系統自動斷開KM2，電機負荷由電網承擔，電機起動完畢，斷開接觸器KM1，變頻器退出運行。

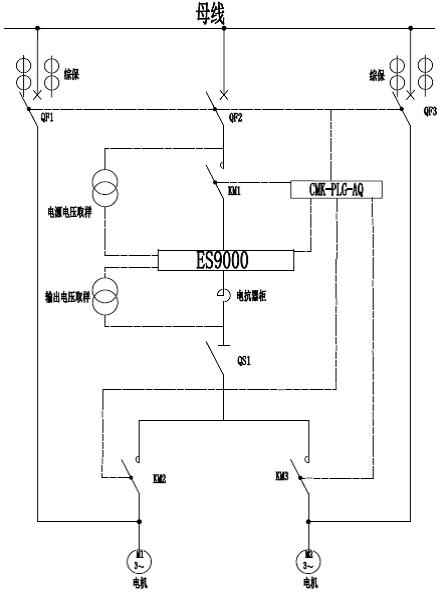

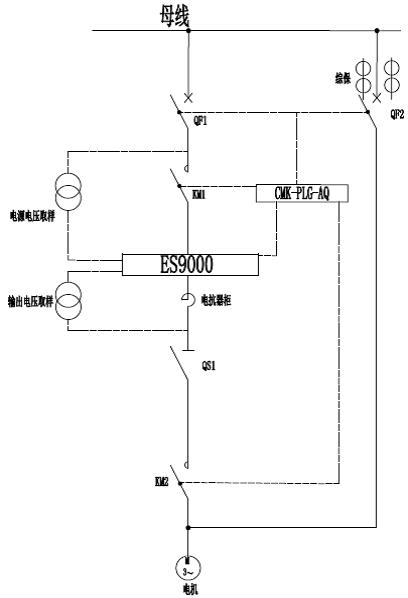

              一拖一同期無擾切換高壓變頻軟啟系統                一拖二同期無擾切換高壓變頻軟啟系統

             系統特性

u 精確的檢測系統

u 同期跟隨控制和同期點智能判定算法

u 電機軟啟動，啟動電流<額定電流

u 真正的無擾切換，切換電流<額定電流

u 啟動次數無限制

u 電網要求低，市電、自備發電、柴油機組發電均可，非常適合大負載小電網的應用要求；

u 自動化操作、低維護

u 一機多聯（一拖一、一拖二、一拖多）

u 多變頻互備（二拖二、二拖三等）

u 行業內最安全、最可靠的無擾切換

應用領域

         ? 功率風機變頻軟啟

         ? 大功率空氣壓縮機變頻軟啟

     ? 發電機組供電的風機、空氣壓縮機等負載的小電流軟啟動

     ? 關鍵工藝設備二拖二運行的雙變頻互備（如：燒結主抽風機二拖二變頻運行）

     ? 其他需變頻軟啟和同期無擾切換的應用
