基于功率單元串聯拓撲開發出的四象限高壓變頻器，能夠?qū)崿F(xiàn)能量的雙向流動。通過ES9000系列四象限高壓變頻器，既可以把電能轉化為機械能驅動負載做功，也可以把負載產生的機械能轉化為電能，回饋到電網，以達到最高效節能的目的。

ES9000F/G四象限高壓變頻器的主回路結構與ES9000A/S通用型高壓變頻器基本相同，但其功率單元和控制技術卻有許多獨特之處。

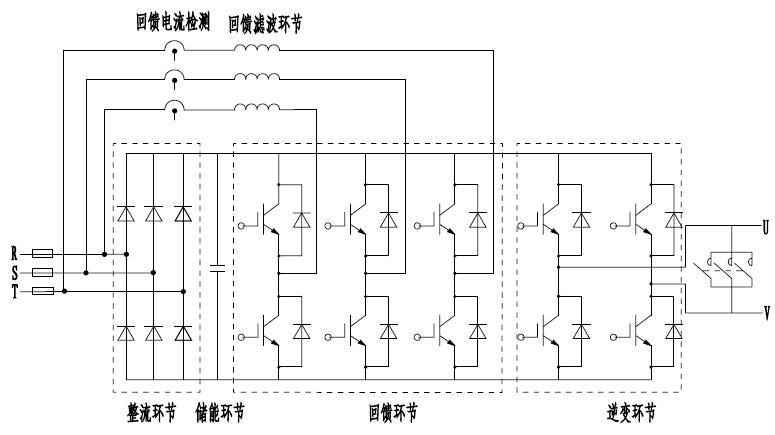

功率單元基本構成

功率單元主要由配電部分、整流部分、儲能部分、回饋環節、逆變環節、回饋電流檢測和回饋濾波組成，除失現通用型功率單元的逆變控制和旁路控制外，還具有電網回饋和濾波功能，使能量可以在功率單元的輸入和輸出之間雙向流動，達到四象限運行的目的，且電網側諧波得到有效控制。

主要控制特性

u 采用磁通優化空間矢量PWM控制技術，顯著提高系統的動態和穩定性能，電網側功率因素接近于1.0

u 功率單元母線電壓監控技術，獨有的最佳節能效果

u 變頻器功率單元回饋環節和逆變環節各自獨立，安全性更高

u 功耗元件布局更加合理，功率分布更加均勻，散熱效率高，穩定性好

u 回饋電流完美正弦波，對電網無污染

u 回饋濾波環節電抗器，通風設計合理、散熱效率高

u 功率單元采用模塊化設計，使用及維護方便

典型應用領域

    ?    負載對托試驗平臺

         ? 礦井提升機、絞車

         ? 下行皮帶機

         ? 起重機、門吊、塔吊

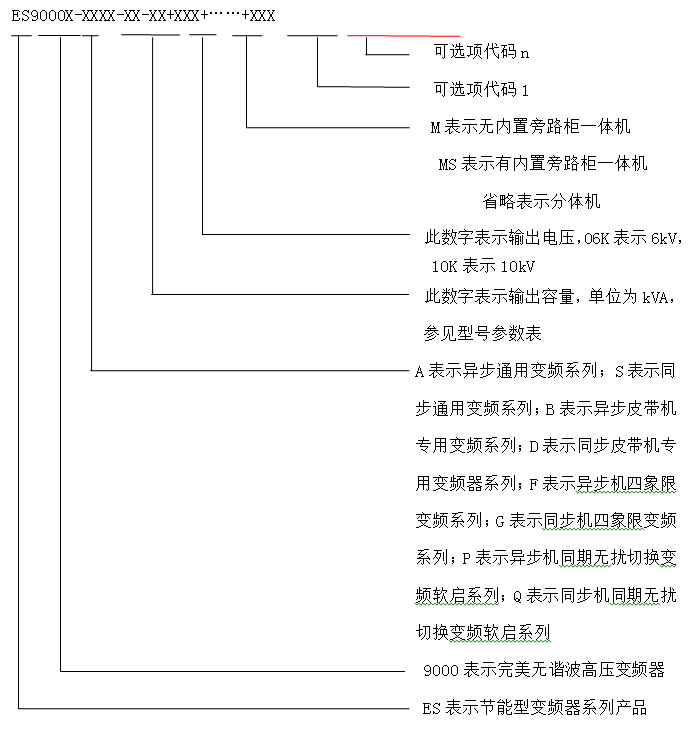

3、命名規則

選項說明：

        防凝露控制套件—PCCU

         電機差動保護套件—MDPU

         特殊選項—TXXX

         UPS不間斷電源—UPS

         直流電力逆變器—DPS

         通訊接口模塊—PBDP； ETH； GPRS

         后臺監控軟件—MTXX

例：ES9000S-1000-06K+UPS 表示該變頻器為6kV輸出，額定容量1000kVA，配置UPS不間斷電源。用于同步電機。

4、型號參數表

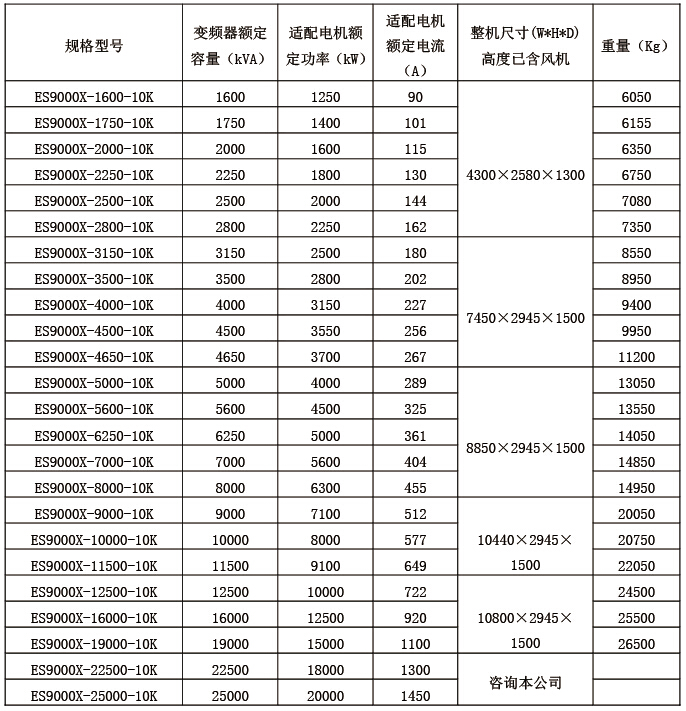

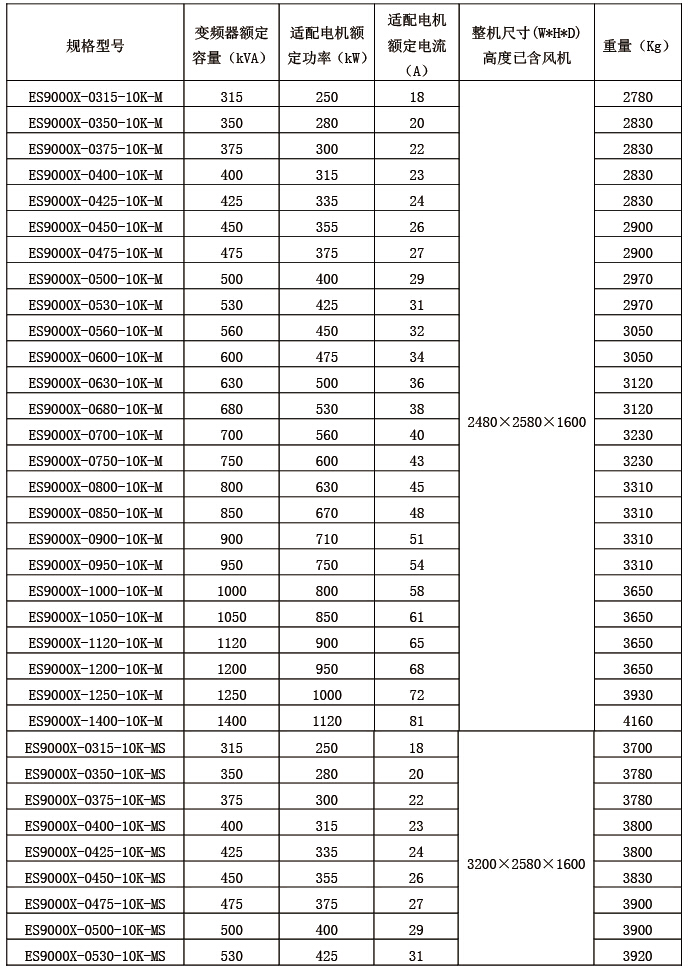

ES9000系列高壓變頻器10kV輸出等級

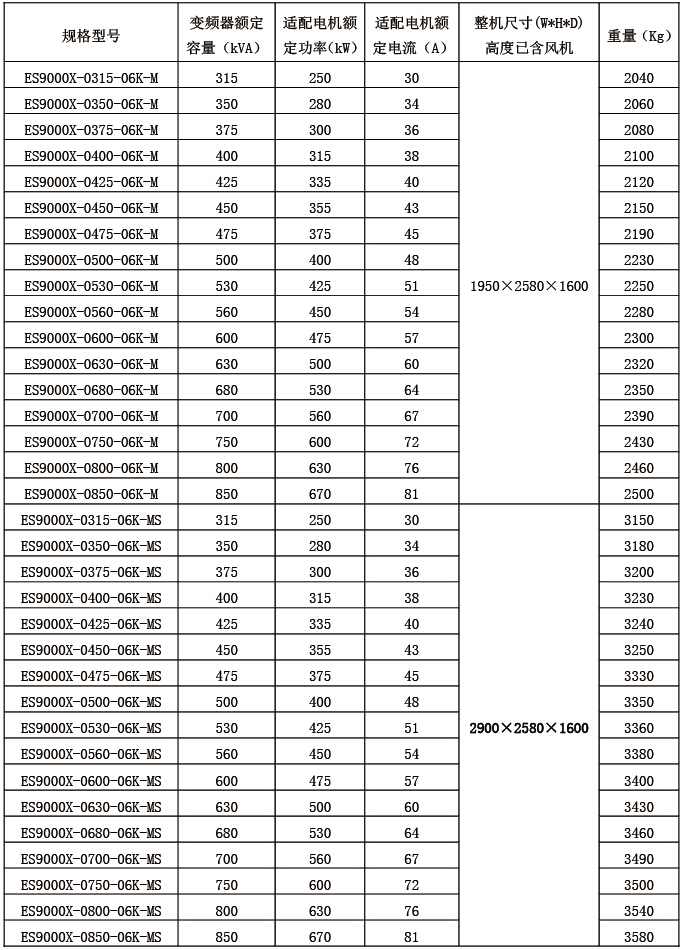

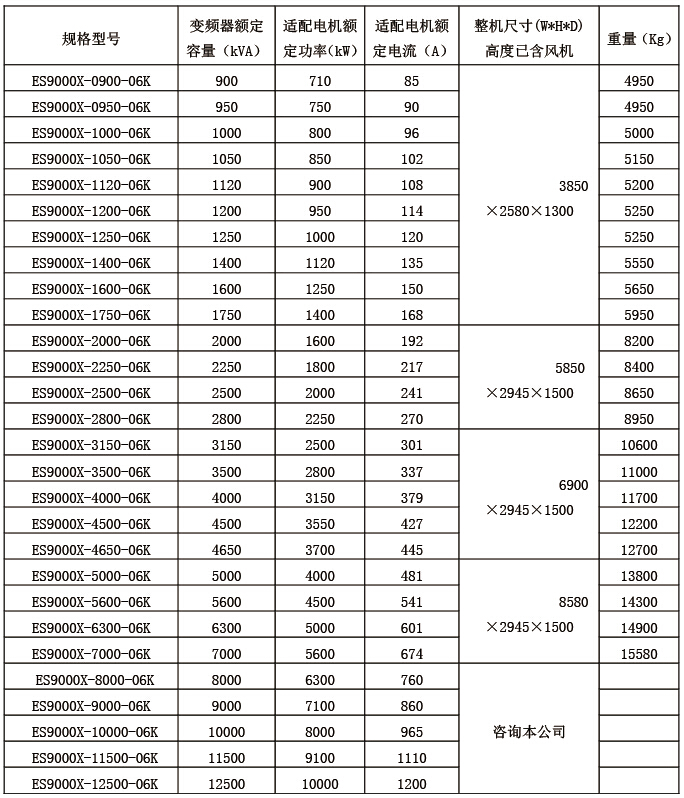

ES9000系列高壓變頻器6kV輸出等級

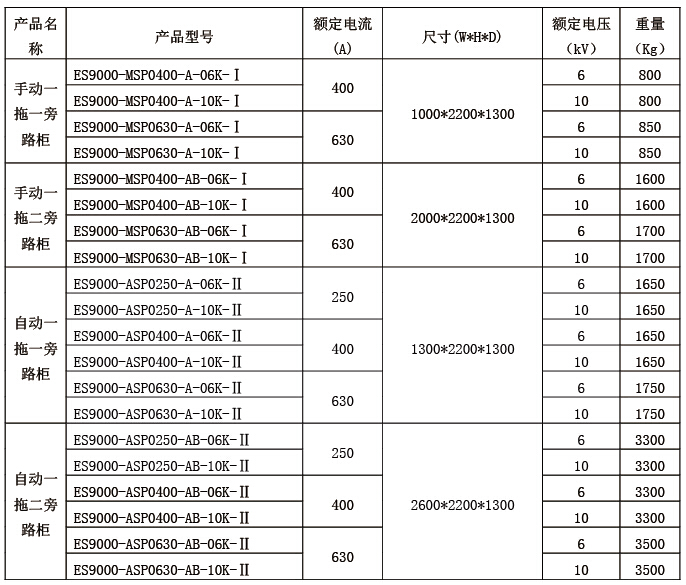

5、旁路柜選型表



          注：設備尺寸及重量僅供參考，如有變動，恕不另行通知。

選型表說明

1、設備尺寸及重量僅供參考，如有變動，恕不另行通知；

2、為了保證高壓變頻器設備的長期穩定可靠運行，延長設備的使用壽命，考慮變頻器室冷卻的熱交換功率時，應留有足夠余量，建議按變頻器額定功率的4%來設計變頻器室的冷卻交換功率。變頻器室環境設計時應綜合考慮當?shù)貧鉁亍⑹覂?nèi)空間大小、房間密封性等多種因素，選擇合適的變頻器室通風或制冷設備。建議：采用通風換熱方式時，每10kW損耗的排風量不得小于1m3/s;采用空調冷卻方式時，每10kW損耗的空調配置不得小于4P；

3、其他容量等級或特殊電壓等級(如3kV、4.16kV)的產品，請咨詢本公司；

4、皮帶機專用型、密煉機專用型、四象限高壓變頻、高壓變頻軟啟、同期無擾切換系統等專用型高壓變頻器的選型，請咨詢本公司；

5、更大功率產品請咨詢本公司。
