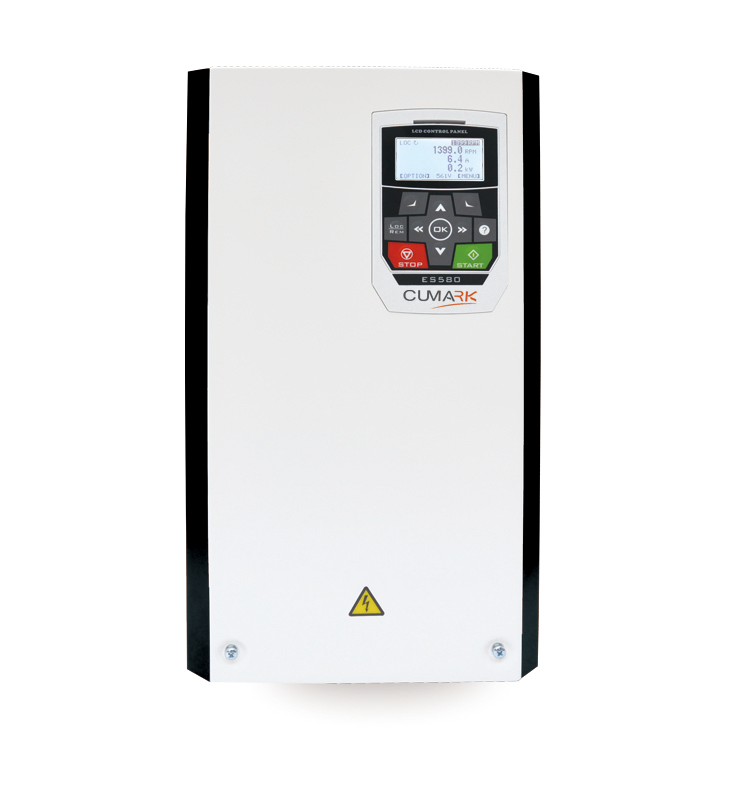

ES580L系列產品優勢

1、啟動無反轉，低速大力矩輸出，有效保證球磨機控制系統工藝；

2、高效的節電能力，比其他產品更節電（5%~10%）；

3、實現系統軟啟動，消除設備對電網及周邊設備的激烈沖擊，延長機械部件使用壽命；

4、優異的同步開環控制性能，更具有成本優勢；

5、同等負載最小電流輸出，降低同步電機高溫退磁的風險；

6、高可靠性，提升設備品質；

7、友好的人機界面，調試快捷簡單；

行業介紹

1、簡介

    球磨機是對破碎物料進行再粉碎的關鍵設備，其廣泛應用于建筑材料、水泥、金屬選礦和陶瓷玻璃等生產行業。尤其在陶瓷行業，球磨機被大量使用，是物料粉碎不可缺少的重要生產設備。球磨機電機功率都較大，是陶瓷行業最大的耗電設備之一。原有的工頻啟動控制運行方案，存在諸多弊端，隨著變頻驅動技術和永磁同步電機在行業的快速發展，永磁同步電機變頻驅動方案在球磨機上得到了廣泛應用，為企業創造非常良好的經濟效益。

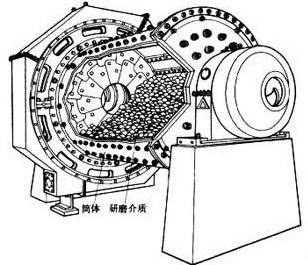

2、球磨機構成：傳動裝置、筒體裝置、給料裝置、卸料裝置、電氣控制裝置等。

3、球磨機生產工藝

    球磨機傳動裝置包括皮帶輪或齒輪減速機構，運行時電氣變頻控制裝置驅動永磁同步電機，通過減速機構拖動筒體裝置旋轉。筒體裝置內部裝有的物料和研磨體在離心力和摩擦力的作用下，被提升至一定高度后沿近似拋物線的軌跡落下來，沖擊和研磨筒體底部的另一部分物料，并產生一定的軸向運行促使物料研磨和混合均勻，研磨完成的物料最后通過卸料裝置排出筒體。

4、球磨機旋轉速度

    球磨機運行速度不宜過快，如果轉速很高時，由于離心力的作用，物料和鋼球不再脫離筒壁，乃至跟隨筒壁旋轉，這時鋼球?qū)ξ锪蠜]有撞擊作用，研磨效率降低。這種狀態的最低轉速稱為臨界轉速。

應用需求

    球磨機在啟動之前，由于筒體內物料和金屬球體均位于底部，負載極重，要求極大的啟動力矩，一般的變頻器驅動方案，都會放大一到兩個功率等級。

    主要技術需求點：

1、低頻大力矩輸出，實現軟啟動無障礙；

2、極強的過載能力，任意負載突變沖擊無跳閘運行；

3、能夠達到一定的節電效果，10%及以上；（5%~6%的異步節電方案還不能滿足客戶需求）

4、高可靠性，要求較高的防護等級，適應現場惡劣的使用環境；

行業狀況

1、工頻控制運行

1）、所需的研磨周期較長、研磨效率低，單位產品功耗大，同時易造成物料的過渡研磨；

2）、啟動一般采用星三角或自耦降壓?jiǎn)?dòng)，啟動電流大，對設備和電網的沖擊很大；

3）、設備運行的穩定性差，維護量和耗電量巨大，增加了生產廠家的維護成本，造成了嚴重的資源浪費；

2、變頻器改造

1）、變頻器改造后的節電空間有限，只有6%~8%的節電空間；

2）、低頻力矩不夠，啟動設備存在難度；

3）、可靠性差，難以適應惡劣使用環境；

4）、永磁同步電機控制性能有限，不能很好的解決消磁現象；

應用案例

1、應用結果

1）、實現設備軟啟動，啟動電流大大減小，消除對機械部件的沖擊，延長了設備壽命，降低了對電網及周邊設備的影響；

2）、啟動無反轉，低速大力矩輸出，有效保證球磨機控制系統工藝；

3）、高效的節電能力（達到12%~15%），比其他產品更節電（5%~10%）；

4）、優異的同步開環控制性能，更具有成本優勢；

5）、同等負載最小電流輸出，降低同步電機高溫退磁的風險，更大的節能空間；

6）、高可靠性，更好的適應現場惡劣環境，提升設備品質；

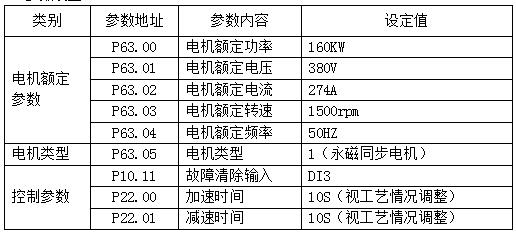

2、參數設置

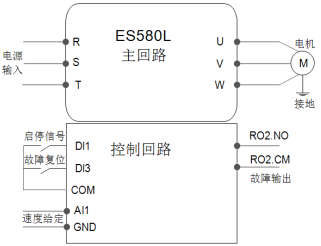

3、系統接線

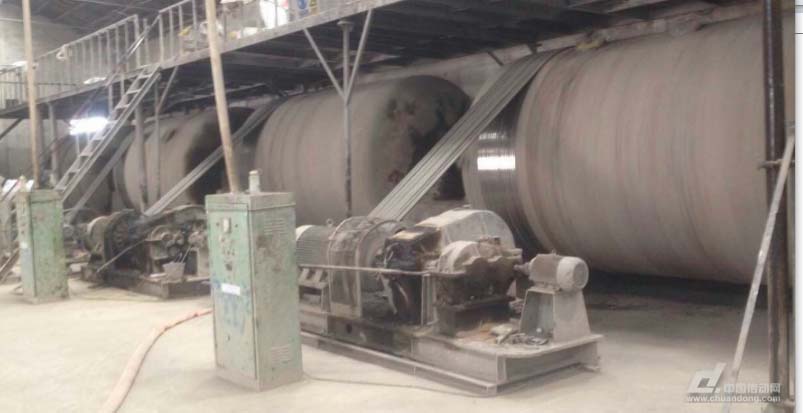

4、設備圖片
